CARATTERISTICHE GENERALI E IMPIEGHI
Acciaio caratterizzato da elevata resistenza all'usura, ottima
temprabilita' e stabilita' dimensionale al trattamento termico.
Se trattato ad alta temperatura presenta al successivo rinvenimento
il fenomeno della durezza secondaria.
Questa caratteristica rende adatto questo acciaio a subire trattamenti
di indurimento superficiale tipo nitrurazione e/o P.V.D.
Fra gli impieghi principali si segnalano:
-
lame per cesoie
-
coltelli circolari e lame da cesoia
-
punzoni di tranciatura
-
filiere
-
cilindri per laminatoi a freddo
-
rulli e pettini a filettare
STATO DI FORNITURA
Ricotto HB ≤ 250
GRADO DI LAVORABILITA' ALLO STATO RICOTTO
Circa il 50% rispetto all'acciaio UNI C100KU
|
TRATTAMENTI TERMICI
Ricottura isotermica:
-
riscaldo a 870 ¸ 880°C
-
discesa libera in forno a 760 °C e permanenza
a temperatura di almeno 10 ore
-
discesa 10 °C/h fino a 720 °C
-
raffreddamento in aria
Durezza massima: 250 HB
Distensione:
Da eseguirsi dopo le lavorazioni meccaniche, prima del trattamento
termico finale.
-
riscaldo a 650 ¸ 700 °C con permanenza
di 4 ¸ 6 ore
-
raffreddamento in forno fino a 300 ¸ 350 °C
-
raffreddamento in aria

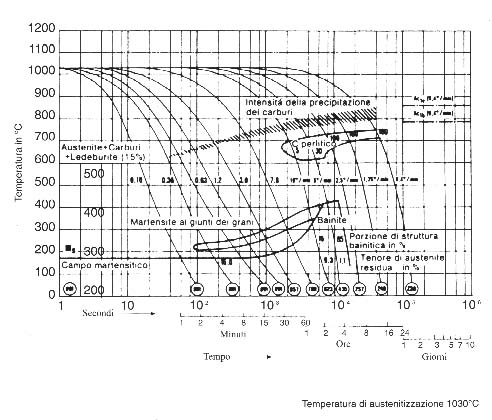

Tempra:
-
1° preriscaldo a 350 ¸ 400 °C
-
2° preriscaldo a 750 ¸ 850 °C
-
austenitizzazione a 1010 ¸ 1040 °C
oppure a 1080 ¸ 1100 °C
-
raffreddamento in aria oppure in olio per pezzi di grosse
dimensioni
Durezza dopo tempra: 62 ¸ 66 HRC

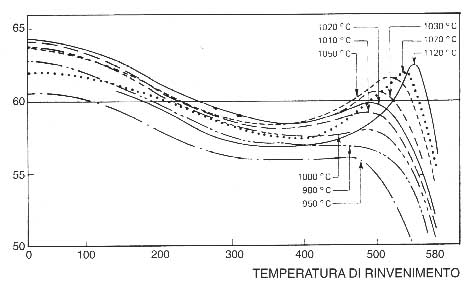

Rinvenimento:
Nell'intervallo di temperatura compreso fra
150 ¸ 300 °C con permanenza minima di 3 ore. Per
pezzi temprati da 1080 ¸ 1100 °C sara' eseguto
un primo rinvenimento a 500 ¸ 550 °C per
sfruttare la durezza secondaria seguito da un secondo rinvenimento
a 180 ¸ 300 °C
|
