CARATTERISTICHE GENERALI E IMPIEGHI
Acciaio caratterizzato dalle ampie possibilita' di trattamento
termico e dalle ottime caratteristiche di impiego. Il piu' alto contenuto
di Mo offre a questo acciaio ottima tenacita', buona resistenza al
rinvenimento, elevata resistenza agli shock ed alla fatica termica.
Può essere raffreddato con acqua durante
l'esercizio.
Tra i principali impieghi ricordiamo:
-
stampi per la pressofusione di leghe pesanti con elevata temperatura
di fusione
-
camicie, mandrini ed altri particolari per presse ad estrusione
-
attrezzature per la produzione di bulloneria
-
inserti e stampi a blocco unico per presse
Si consiglia di preriscaldare gli utensili
a temperature comprese nell'intervallo 250 ¸ 300 °C prima dell'impiego.
STATO DI FORNITURA
Ricotto HB ≤ 230
GRADO DI LAVORABILITA' ALLO STATO RICOTTO
Circa il 70% rispetto all'acciaio UNI C100KU
|
TRATTAMENTI TERMICI
Ricottura isotermica:
-
riscaldo a 820 °C con permanenza a temperatura
da 1/2 ora ad 1 ora
-
discesa in forno a 740 °C e permanenza
a temperatura per almeno 6 ore
-
discesa 10 °C/h fino a 700 °C
-
raffreddamento in aria
Durezza massima: 230 HB
Distensione:
Da eseguirsi dopo le lavorazioni meccaniche, prima del trattamento
termico finale.
-
riscaldo a 600 ¸ 650 °C con permanenza
di 4 ¸ 6 ore
-
raffreddamento in forno fino a 300 ¸ 350 °C
-
raffreddamento in aria
Tempra:
-
1° preriscaldo a 350 ¸ 450 °C
-
2° preriscaldo a 750 ¸ 850 °C
-
riscaldo a temperatura compresa nell'intervallo
1020 ¸ 1050 °C con permanenza a regime
-
raffreddamento in aria, olio o bagno
di sale a 500 ¸ 550 °C
Durezza dopo tempra: 50 ¸ 55 HRC

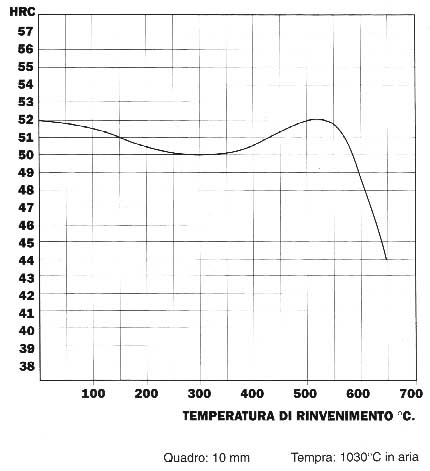

Rinvenimento:
Nell'intervallo 560 ¸ 640 °C per almeno
3 ore, secondo le esigenze di durezza e le condizioni di esercizio.
Si prescrive di ripetere sempre il rinvenimento
una seconda volta, ad una temperatura uguale od inferiore di
20 °C rispetto alla precedente.
Prima del rinvenimento si consiglia di preriscaldare
i pezzi a 200 ¸ 300 °C
|
