CARATTERISTICHE GENERALI E IMPIEGHI
Acciaio adatto a subire la tempra in aria.
Possiede discreta stabilita' dimensionale al trattamento termico.
Mantiene elevata resistenza
all'usura fino a temperature prossime ai 600 °C.
Questo acciaio presenta inoltre ottima tenacita' ed elevata sensibilita'
agli shock ed alla fatica termica.
Per innalzare la durata delle attrezzature
realizzate, questo acciaio può essere sottoposto a trattamento
di indurimento superficiale, tipo niturazione.
Tra i principali impieghi ricordiamo:
-
stampi per pressofusione di leghe leggere
-
attrezzature per estrusione di leghe leggere ed acciai
-
lame di cesoie a caldo
-
rulli profilatori (zona saldatrice)
Si consiglia di preriscaldare gli utensili
a temperature comprese nell'intervallo 250 ¸ 300 °C prima dell'impiego.
STATO DI FORNITURA
Ricotto HB ≤ 230
GRADO DI LAVORABILITA' ALLO STATO RICOTTO
Circa il 65% rispetto all'acciaio UNI C100KU
|
TRATTAMENTI TERMICI
Ricottura isotermica:
-
riscaldo a 880 °C con permanenza a temperatura
da 1/2 ora ad 1 ora
-
discesa libera in forno a 780 °C e permanenza
a temperatura per almeno 5 ore
-
discesa 10 °C/h fino a 750 °C
-
raffreddamento in aria
Durezza massima: 230 HB
Distensione:
Da eseguirsi dopo le lavorazioni meccaniche, prima del trattamento
termico finale.
-
riscaldo a 650 ¸ 700 °C con permanenza
di 4 ¸ 6 ore
-
raffreddamento in forno fino a 300 ¸ 350 °C
-
raffreddamento in aria

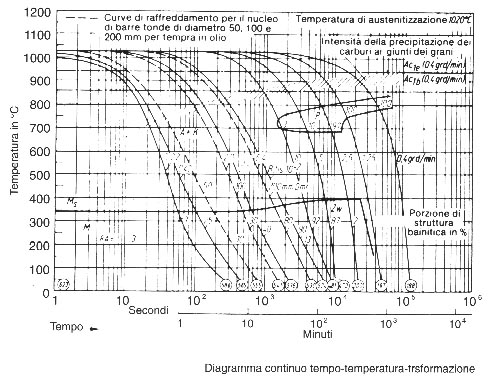

Tempra:
-
1° preriscaldo a 350 ¸ 450 °C
-
2° preriscaldo a 750 ¸ 850 °C
-
riscaldo a temperatura compresa nell'intervallo
1000 ¸ 1050 °C con permanenza a regime
-
raffreddamento in aria
Durezza dopo tempra: 52 ¸ 56 HRC

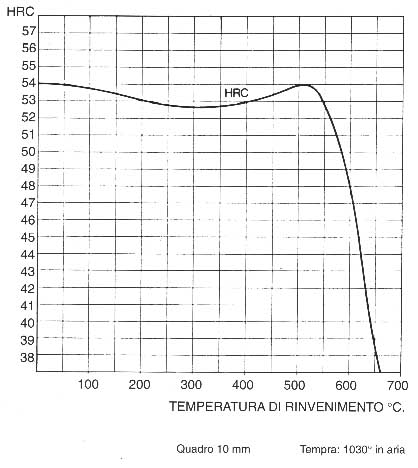

Rinvenimento:
Nell'intervallo 550 ¸ 630 °C per almeno
3 ore, secondo le esigenze di durezza e le condizioni di esercizio.
Si prescrive di ripetere sempre il rinvenimento
una seconda volta, ad una temperatura uguale od inferiore di
20 °C rispetto alla precedente.
Prima del rinvenimento è necessario preriscaldare
i pezzi a 200 ¸ 300 °C
|
