CARATTERISTICHE GENERALI E IMPIEGHI
Acciaio con elevate caratteristiche di resistenza
all'usura a caldo, associate a insensibilita' alla fatica termica.
Questo acciaio
può essere sottoposto a tempra in aria il che permette di contenere
le deformazioni da trattamento termico. Fra le caratteristiche di
questo acciaio è doveroso ricordare che possiede anche ottima tenacita';
quindi è adatto per impieghi ove le condizioni di esercizio sono
particolarmente gravose.
Questo acciaio trova applicazioni per la costruzione di:
-
stampi per pressofusione di leghe leggere
-
stampi per materie plastiche
-
stampi per presse a frizione e meccaniche per lo stampaggio
a caldo di acciai, ottone, alluminio e sue leghe
-
matrici per estrusione dell'alluminio
-
lame di cesoia a caldo
In taluni casi può essere conveniente sottoporre
gli utensili a trattamenti termochimici di indurimento superficiale.
Si ricorda allo scopo che questo acciaio
può essere sottoposto
a nitrurazione (ionica - salina - gassosa).
Gli utensili prima di iniziare la lavorazione
devono essere preriscaldati nell'intervallo di temperatura compreso
fra 250 ¸ 300 °C.
STATO DI FORNITURA
Ricotto HB ≤ 220
GRADO DI LAVORABILITA' ALLO STATO RICOTTO
Circa il 70% rispetto all'acciaio C100KU
|
TRATTAMENTI TERMICI
Ricottura isotermica:
-
riscaldo a 880 °C con permanenza a temperatura
da 1/2 ora ad 1 ora
-
discesa libera in forno a 780 °C e permanenza
a temperatura per almeno 5 ore
-
discesa 10 °C/h fino a 750 °C
-
raffreddamento in aria
Durezza massima: 220 HB
Distensione:
Da eseguirsi dopo le lavorazioni meccaniche e prima del trattamento
termico finale.
-
riscaldo a 650 ¸ 700 °C con permanenza
di 4 ¸ 6 ore
-
raffreddamento in forno fino a 300 ¸ 350 °C
-
raffreddamento in aria

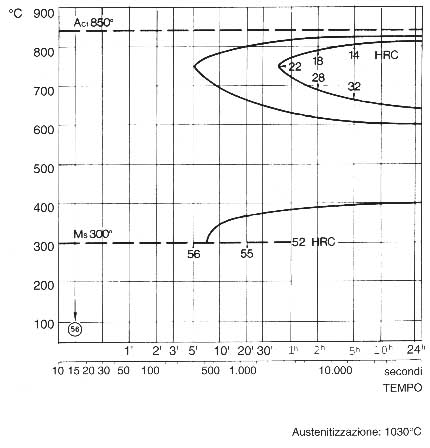

Tempra:
-
1° preriscaldo a 350 ¸ 450 °C
-
2° preriscaldo a 750 ¸ 850 °C
-
riscaldo alla temperatura di tempra nell'intervallo
compreso tra 1000 ¸ 1030 °C con permanenza a
regime
-
raffreddamento in aria
Durezza dopo tempra: 52 ¸ 55 HRC

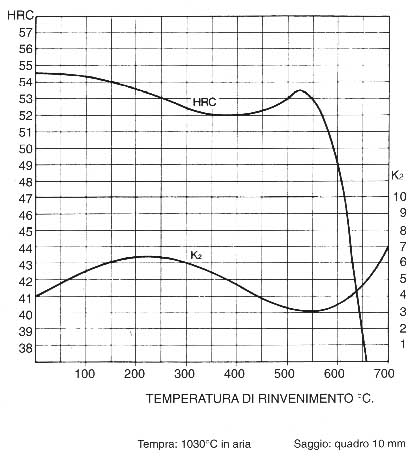

Rinvenimento:
Nell'intervallo 550 ¸ 650 °C per almeno
3 ore, secondo le esigenze di durezza e le condizioni di esercizio.
Raffreddare in aria calma.
Si prescrive di ripetere sempre il rinvenimento
una seconda volta, ad una temperatura uguale od inferiore di
20 °C rispetto alla precedente.
Prima del rinvenimento è necessario preriscaldare
i pezzi a 200 ¸ 300 °C
|
