52 Cr Si Ni 5
Normativa di riferimento UNI 3545
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
MSK |
- |
- |
- |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Altri |
. 52 |
. 80 |
1. 35 |
. 85 |
. 60 |
- |
- |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Formatura a caldo delle molle |
Normalizzazione |
Ricottura subcritica |
Tempra |
Rinvenimento |
|
AC1 |
760 |
1100 ¸ 850 |
920 ¸ 830 |
840 ¸ 880 |
650 ¸ 700 |
840 ¸ 870olio |
400 ¸ 450 |
|
AC3 |
810 |
|||||||
MS |
270 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e rinvenuto a 480 °C |
10 |
1220 |
1400 ¸ 1650 |
5 |
- |
Ricotto lavorabile |
< 260 |
- |
- |
- |
- |
- |
Ricotto isotermico |
- |
|
- |
- |
- |
- |
- |
Ricotto sferoidale |
- |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
95% |
80% |
olio |
acqua |
|
60 |
52 |
60 |
- |
|

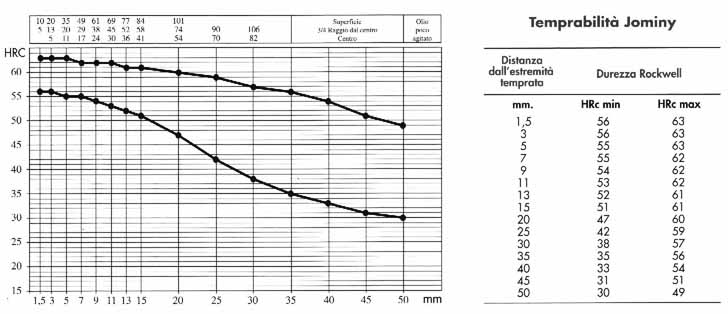

Curva Jominy
|

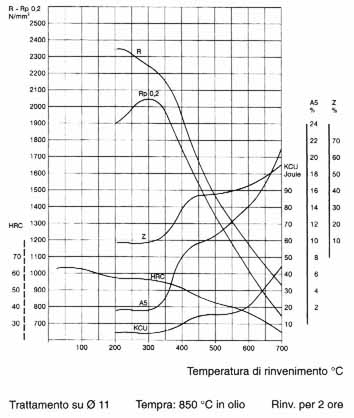

Diagramma di Rinvenimento
|

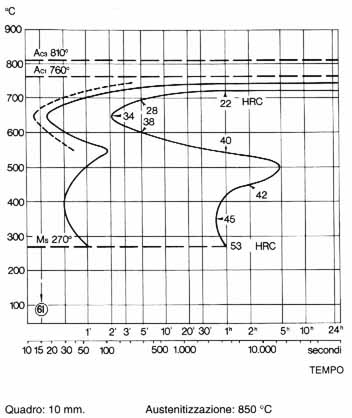

Curve TTT |

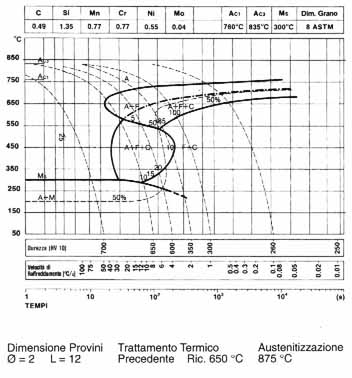

Curve CCT |
