50 Cr V 4
Normativa di riferimento UNI 3545
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
KVR |
50CrV4 |
1. 8159 |
50Cr4 |
(735A50) |
(6150) |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Altri |
. 51 |
. 90 |
. 27 |
1. 00 |
- |
- |
V . 15 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Formatura a caldo delle molle |
Normalizzazione |
Ricottura subcritica |
Tempra |
Rinvenimento |
|
AC1 |
740 |
1100 ¸ 850 |
920 ¸ 830 |
840 ¸ 890 |
660 ¸ 720 |
850 ¸ 880olio |
400 ¸ 450 |
|
AC3 |
790 |
|||||||
MS |
280 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e rinvenuto a 480 °C |
10 |
1140 |
1330 ¸ 1580 |
6 |
- |
Ricotto lavorabile |
< 250 |
- |
- |
- |
- |
- |
Ricotto isotermico |
- |
|
- |
- |
- |
- |
- |
Ricotto sferoidale |
< 240 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
95% |
80% |
olio |
acqua |
|
60 |
52 |
38 |
- |
|

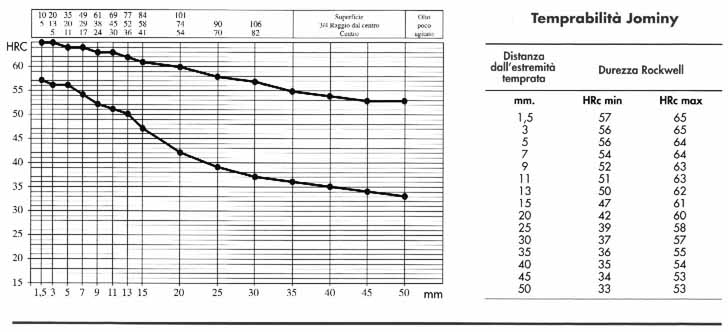

Curva Jominy
|

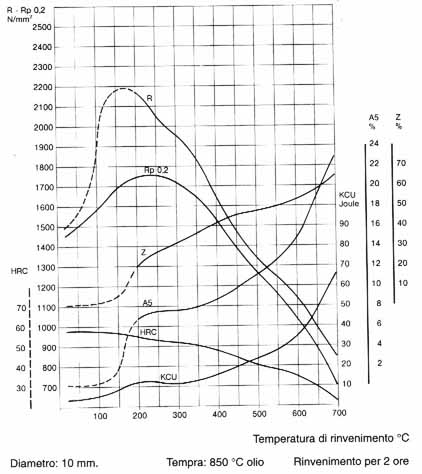

Diagramma di Rinvenimento
|

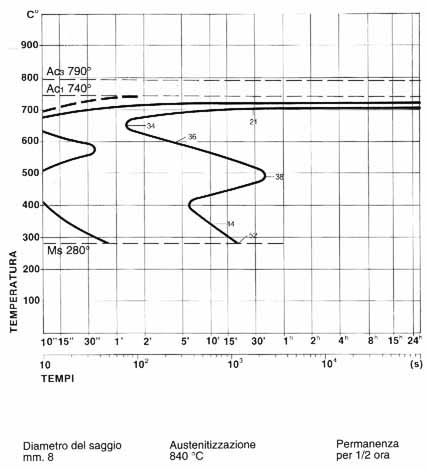

Curve TTT
|
