100 Cr Mo 7
Normativa di riferimento UNI 3097
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
KSR |
(100 Cr Mo 7) |
(1.3537) |
(100CD7) |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Altri |
1. 02 |
. 35 |
. 27 |
1. 80 |
- |
. 35 |
- |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra |
Rinvenimento di distensione |
|
AC1 |
755 |
1100 ¸ 900 |
870 ¸ 890 |
720 ¸ 750 |
800720 x 8h |
840 ¸ 880 |
160 ¸ 200 |
|
AC3 |
785 |
|||||||
olio |
||||||||
MS |
200 |
|||||||
Caratteristiche meccaniche |
HRC superficiale |
Durezza HB |
|||
Saggio quadro 25 mm. |
Dopo tempra |
Dopo tempra e distensione |
Ricotto sferoidale |
Ricotto sferoidale trafilato |
|
> 64 |
> 62 |
< 217 |
- |
||

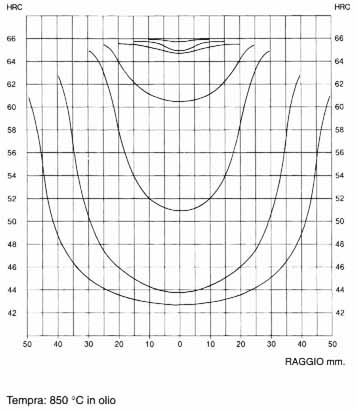

Curva di Penetrazione di Tempra
|

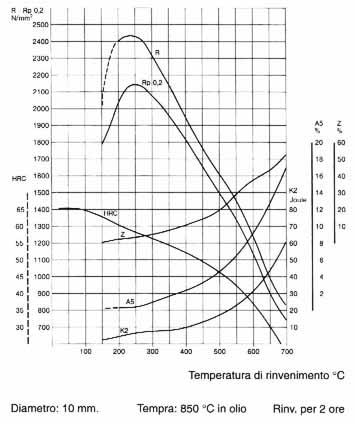

Diagramma di Rinvenimento
|

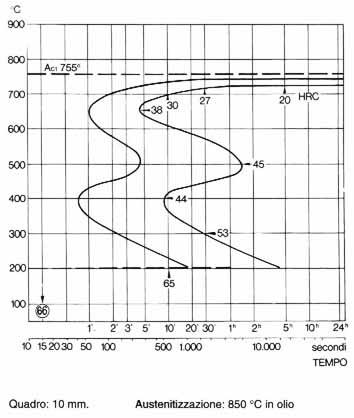

Curve TTT
|
