41 Cr Al Mo 7
Normativa di riferimento UNI 8077
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
CROMAL |
41 Cr Al Mo 7 |
1. 8509 |
40CAD612 |
(905M39) |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Al |
. 38 ¸ . 43 |
. 50 ¸ . 80 |
. 20 ¸ . 50 |
1. 50 ¸ 1. 80 |
- |
. 25 ¸ . 40 |
. 80 ¸ 1. 20 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Tempra |
Rinvenimento |
|
AC1 |
790 |
1050 ¸ 950 |
900 ¸ 940 |
700 ¸ 750 |
900 ¸ 940 |
570 ¸ 650 |
|
AC3 |
920 |
||||||
olio |
|||||||
MS |
320 |
||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Bonificato |
< 100 |
735 |
930 ¸ 1130 |
12 |
19, 5 |
Ricotto lavorabile |
< 262 |
100 ¸ 160 |
640 |
835 ¸ 980 |
14 |
22, 5 |
|||
Durezza superficiale dopo nitrurazione > 950 HV |
|||||||

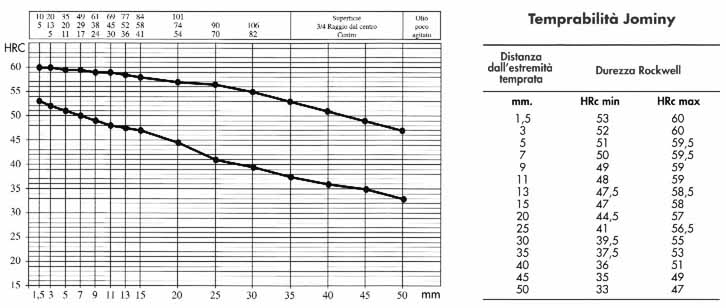

Curva Jominy
|

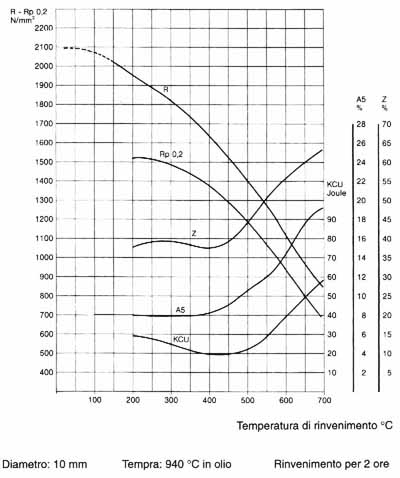

Diagramma di Rinvenimento
|
