34 Cr Al Ni 7
Normativa di riferimento DIN 17211
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
- |
34 Cr Al Ni 7 |
1. 8550 |
- |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Al |
. 30 ¸. 37 |
. 40 ¸ . 70 |
< 40 |
1. 50 ¸ 1. 80 |
. 85 ¸ 1. 15 |
. 15 ¸ . 25 |
. 80 ¸ 1. 20 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Tempra |
Rinvenimento |
1050 ¸ 850 |
850 ¸ 900 |
650 ¸ 700 |
850 ¸ 890 |
570 ¸ 660 |
|
olio |
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KV min.J |
Durezze HB allo stato |
|
Bonificato |
< 100 |
650 |
850 ¸ 1050 |
12 |
30 |
Ricotto lavorabile |
< 248 |
< 250 |
600 |
800 ¸ 1000 |
13 |
35 |
|||
Durezza superficiale dopo nitrurazione > 950 HV |
|||||||

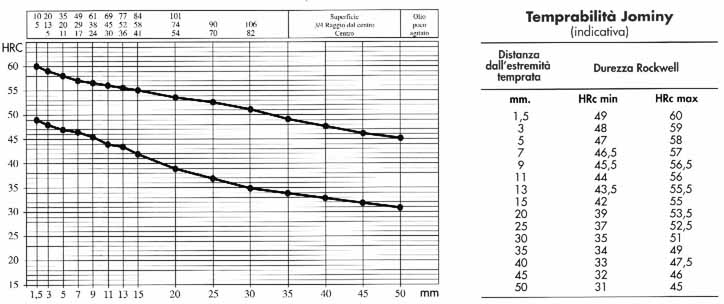

Curva Jominy
|

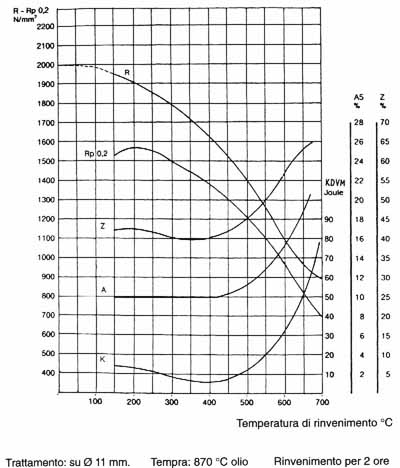

Diagramma di Rinvenimento
|
