20 Ni Cr Mo 2
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
HD20 |
(21 Ni Cr Mo 2) |
(1.6523) |
20NCD2 |
- |
(8620) |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 17 ¸ . 23 |
. 60 ¸ . 90 |
. 15 ¸ . 40 |
. 35 ¸ . 65 |
. 40 ¸ . 70 |
. 15 ¸ . 25 |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra 1° e 2° |
Rinvenimento di distensione |
|
AC1 |
735 |
1100 ¸ 900 |
850 ¸ 880 |
650 ¸ 700 |
840 ¸ 890650 x 1h |
850 ¸ 870 |
160 ¸ 200 |
|
AC3 |
820 |
|||||||
810 ¸ 830 |
||||||||
MS |
380 |
|||||||
olio |
||||||||
MS |
200 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e disteso |
11 |
930 |
1180 ¸ 1570 |
7 |
27, 5 |
Ricotto lavorabile |
< 230 |
30 |
590 |
830 ¸ 1130 |
10 |
30 |
Ricotto isotermico |
149 ¸ 194 |
|
63 |
490 |
690 ¸ 980 |
11 |
30 |
Ricotto sferoidale |
< 179 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
70% |
olio |
acqua |
|
44 |
35 |
25 |
- |
|

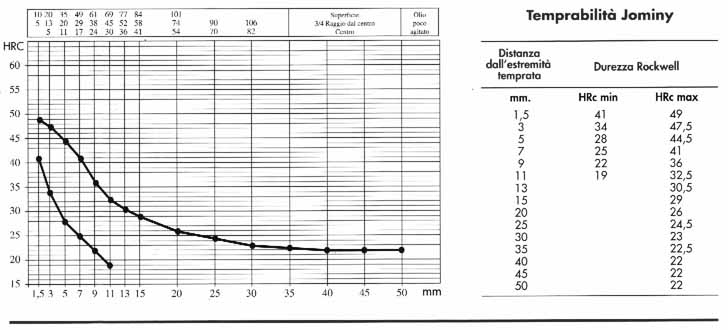

Curva Jominy
|

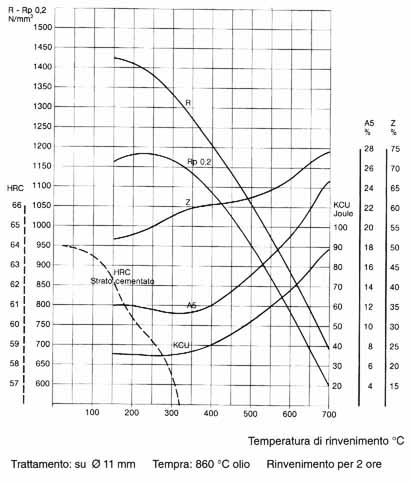

Diagramma di Rinvenimento
|

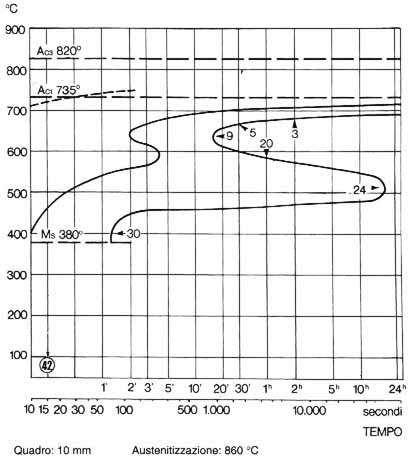

Curve TTT
|
