20 Mn Cr 5
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
YZ |
20 Mn Cr 5 |
1.7147 |
20MC5 |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 17 ¸ . 22 |
1. 10 ¸ 1. 40 |
. 15 ¸ . 40 |
1. 00 ¸ 1. 30 |
- |
- |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra 1° e 2° |
Rinvenimento di distensione |
|
AC1 |
730 |
1100 ¸ 900 |
850 ¸ 880 |
650 ¸ 700 |
860 ¸ 920650 x 1h |
850 ¸ 880 |
160 ¸ 200 |
|
AC3 |
830 |
|||||||
810 ¸ 840 |
||||||||
MS |
390 |
|||||||
olio |
||||||||
MS |
200 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e disteso |
11 |
930 |
1230 ¸ 1570 |
7 |
17, 5 |
Ricotto lavorabile |
< 220 |
30 |
690 |
930 ¸ 1230 |
8 |
20 |
Ricotto isotermico |
150 ¸ 207 |
|
63 |
540 |
780 ¸ 1080 |
9 |
25 |
Ricotto sferoidale |
<185 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
70% |
olio |
acqua |
|
44 |
35 |
40 |
- |
|

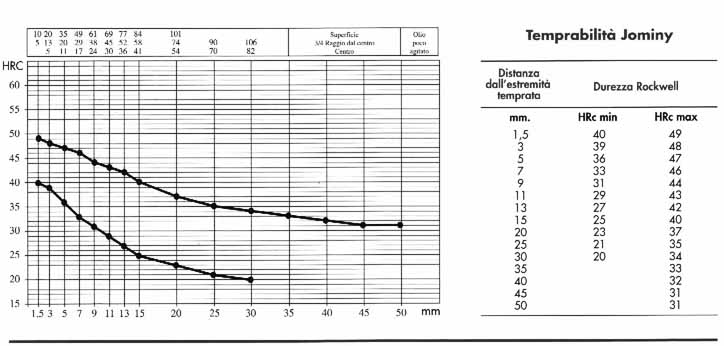

Curva Jominy
|

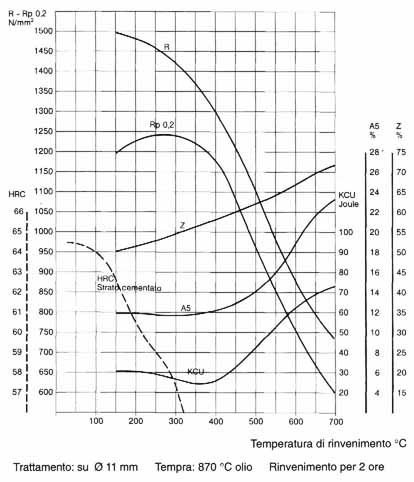

Diagramma di Rinvenimento
|

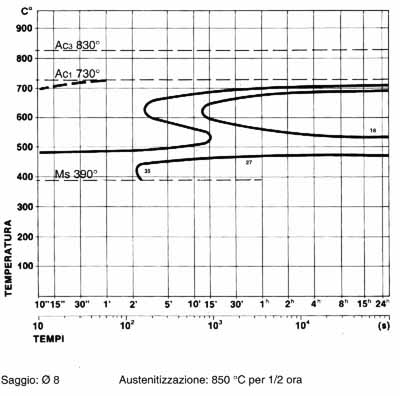

Curve TTT
|
