20 Cr Ni 4
Corrispondenze |
SIAU |
DIN |
AFNOR |
BS |
AISI/SAE |
G14 |
- |
- |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 18 ¸ . 23 |
. 80 ¸ 1. 10 |
. 15 ¸ . 40 |
. 90 ¸ 1. 20 |
. 90 ¸ 1. 20 |
- |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra 1° e 2° |
Rinvenimento di distensione |
|
AC1 |
735 |
1100 ¸ 900 |
840 ¸ 870 |
650 ¸ 700 |
850 ¸ 900650 x 2h |
840 ¸ 870 |
160 ¸ 200 |
|
AC3 |
810 |
|||||||
810 ¸ 840 |
||||||||
MS |
370 |
|||||||
olio |
||||||||
MS |
180 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e disteso |
11 |
980 |
1270 ¸ 1570 |
7, 5 |
25 |
Ricotto lavorabile |
< 240 |
30 |
735 |
980 ¸ 1270 |
9 |
27, 5 |
Ricotto isotermico |
155 ¸ 207 |
|
63 |
685 |
880 ¸ 1180 |
9 |
27, 5 |
Ricotto sferoidale |
< 225 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
70% |
olio |
acqua |
|
45 |
36 |
40 |
- |
|

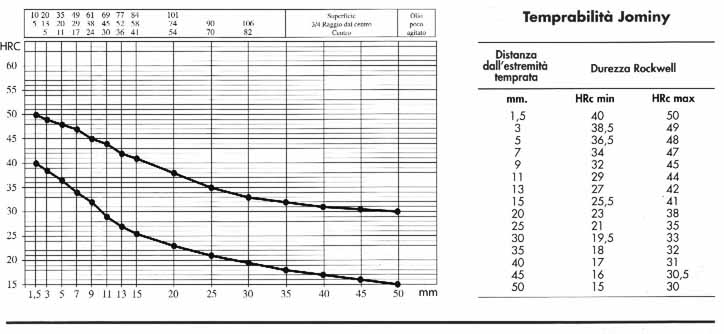

Curva Jominy
|

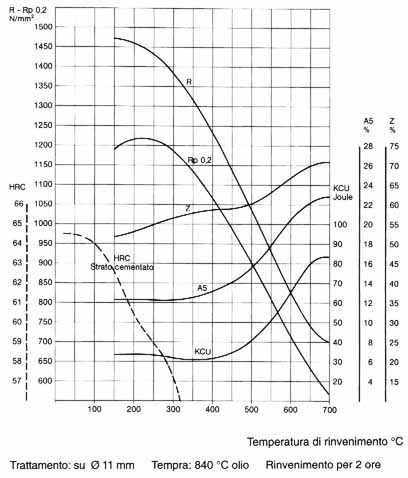

Diagramma di Rinvenimento
|

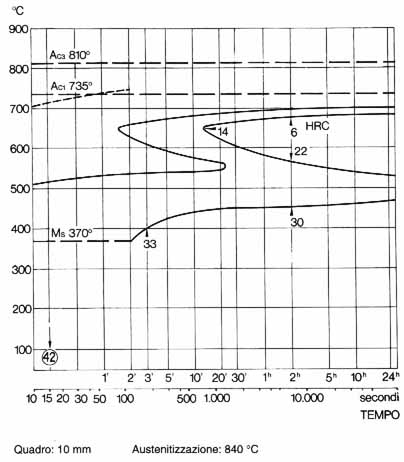

Curve TTT
|
