16 Ni Cr Mo 12
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
G2S |
- |
- |
(16NCD13) |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 13 ¸ . 19 |
. 40 ¸ . 70 |
. 15 ¸ . 40 |
. 80 ¸ 1. 10 |
2. 70 ¸ 3. 20 |
. 30 ¸ . 40 |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra 1° e 2° |
Rinvenimento di distensione |
|
AC1 |
710 |
1100 ¸ 900 |
830 ¸ 860 |
630 ¸ 670 |
800 ¸ 840620 x 5h |
820 ¸ 840 |
160 ¸ 200 |
|
AC3 |
780 |
|||||||
790 ¸ 810 |
||||||||
MS |
330 |
|||||||
olio |
||||||||
MS |
150 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e disteso |
11 |
980 |
1230 ¸ 1520 |
9 |
32, 5 |
Ricotto lavorabile |
< 250 |
30 |
785 |
1080 ¸ 1370 |
10 |
35 |
Ricotto isotermico |
191 ¸ 237 |
|
63 |
735 |
980 ¸ 1270 |
10 |
42, 5 |
Ricotto sferoidale |
< 225 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
70% |
olio |
acqua |
|
42 |
34 |
120 |
- |
|

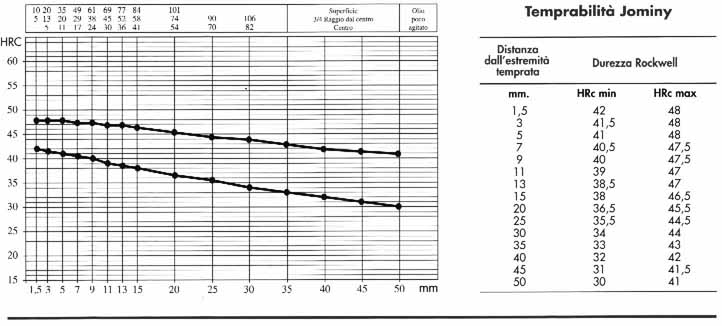

Curva Jominy
|

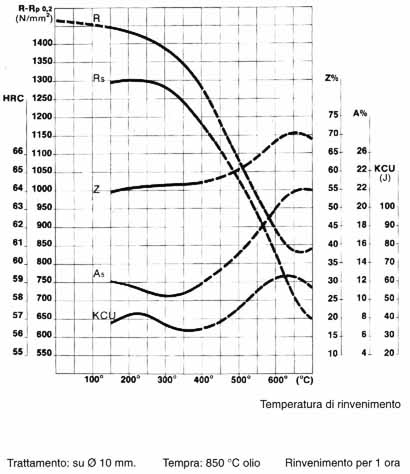

Diagramma di Rinvenimento
|
