16 Ni Cr 11

Corrispondenze

SIAU

DIN

W.N.

AFNOR

BS

AISI/SAE

G2

(14 Ni Cr 10)

(1.5732)

16NC11

-

(3415)

Composizione

C

Mn

Si

Cr

Ni

Mo

P e S

.12 ¸ . 18

. 30 ¸ . 60

. 15 ¸ . 40

. 60 ¸ . 90

2. 50 ¸ 3. 00

-

< . 035

Temperature per la lavorazione a caldo ed il trattamento termico

Punti Critici

Fucinatura

Normalizzazione

Ricottura subcritica

Ricottura isotermica

Tempra 1° e 2°

Rinvenimento di distensione

A_C1

715

1100 ¸ 900

830 ¸ 870

600 ¸ 670

810 ¸ 870

625 x 2h

830 ¸ 850

160 ¸ 180

A_C3

790

800 ¸ 830

M_S

360

olio

M_S

170

Stato

Diametro saggio

 mm.

Re min.

 N / mm²

Rm

 N / mm²

A min.

 %

KCU min.

J

Durezze HB allo stato

Temprato e disteso

< 11

880

1130 ¸ 1420

9

30

Ricotto lavorabile

< 235

< 25

785

1030 ¸ 1280

10

35

Ricotto isotermico

191 ¸ 237

< 40

735

930 ¸ 1180

11

35

Ricotto sferoidale

< 210

< 100

640

835 ¸ 980

11

35

Temprabilita'

HRC /    % Martensite

Diametro temprabile mm.

90 %

70%

olio

acqua

42

34

40

-

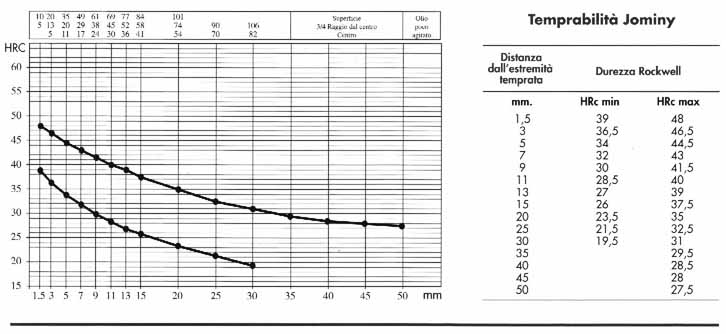

Curva Jominy

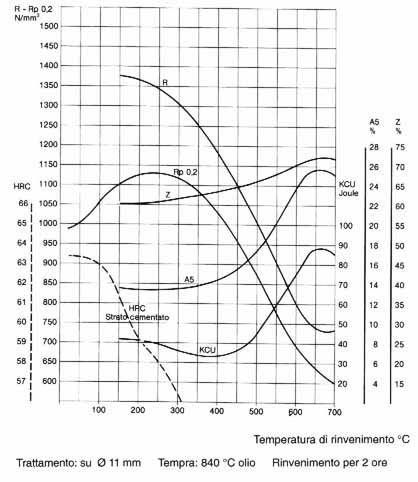

Diagramma di Rinvenimento

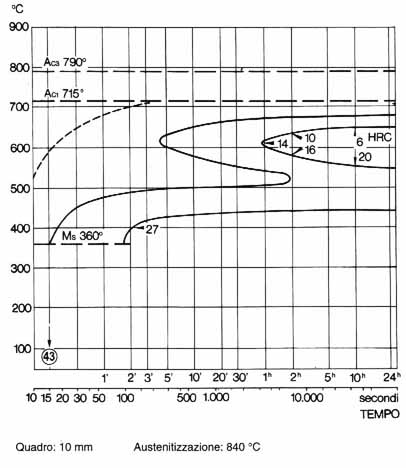

Curve TTT
