16 Mn Cr 5
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
YV |
16 Mn Cr 5 |
1.7131 |
16MC5 |
- |
(5115) |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 13 ¸ . 19 |
1. 00 ¸ 1. 30 |
. 15 ¸ . 40 |
. 80 ¸ 1. 10 |
- |
- |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra 1° e 2° |
Rinvenimento di distensione |
|
AC1 |
740 |
1100 ¸ 900 |
860 ¸ 890 |
650 ¸ 700 |
870 ¸ 920650 x 1h |
860 ¸ 880 |
160 ¸ 200 |
|
AC3 |
840 |
|||||||
810 ¸ 840 |
||||||||
MS |
400 |
|||||||
olio |
||||||||
MS |
200 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e disteso |
11 |
735 |
1030 ¸ 1370 |
8 |
25 |
Ricotto lavorabile |
< 207 |
30 |
490 |
740 ¸ 1030 |
9 |
25 |
Ricotto isotermico |
140 ¸ 207 |
|
63 |
440 |
640 ¸ 930 |
10 |
25 |
Ricotto sferoidale |
<179 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
70% |
olio |
acqua |
|
40 |
32 |
20 |
30 |
|

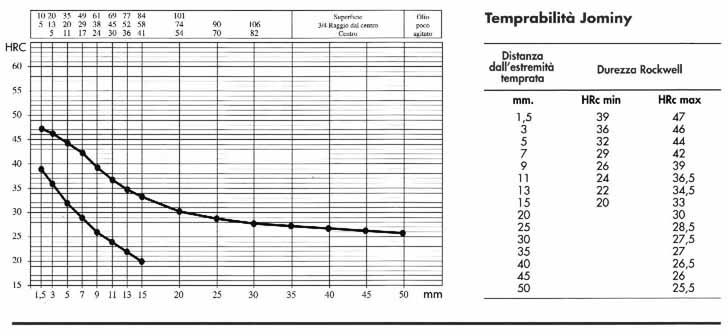

Curva Jominy
|

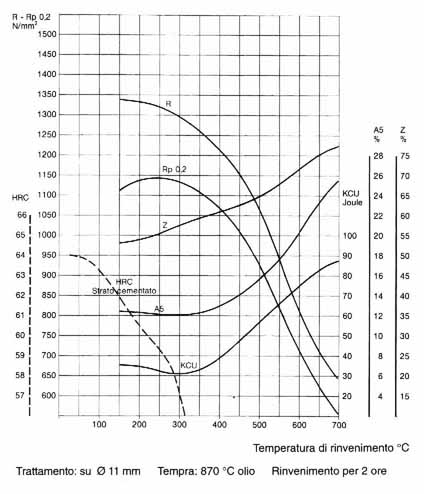

Diagramma di Rinvenimento
|

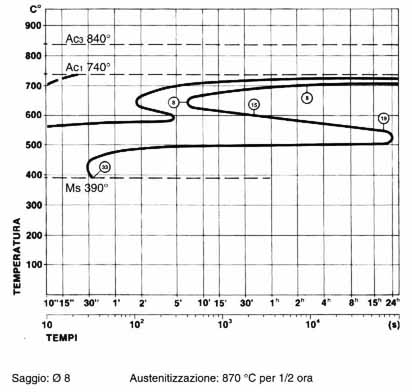

Diagramma T.T.T.
|
