Curva Jominy
|
16 Cr Ni 4 |
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
G12 |
- |
- |
- |
(637M17) |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 13 ¸ . 18 |
. 70 ¸ 1. 00 |
. 15 ¸ . 40 |
. 80 ¸ 1. 10 |
. 80 ¸ 1. 10 |
- |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra 1° e 2° |
Rinvenimento di distensione |
|
AC1 |
735 |
1100 ¸ 900 |
850 ¸ 880 |
650 ¸ 700 |
850 ¸ 900650 x 1h |
850 ¸ 880 |
160 ¸ 200 |
|
AC3 |
825 |
|||||||
810 ¸ 840 |
||||||||
MS |
380 |
|||||||
olio |
||||||||
MS |
180 |
|||||||
| Caratteristiche meccaniche |
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Temprato e disteso |
11 |
835 |
1080 ¸ 1470 |
9 |
30 |
Ricotto lavorabile |
< 225 |
30 |
590 |
830 ¸ 1130 |
10 |
32, 5 |
Ricotto isotermico |
145 ¸ 207 |
|
63 |
540 |
740 ¸ 980 |
10 |
32, 5 |
Ricotto sferoidale |
< 207 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
70% |
olio |
acqua |
|
41 |
33 |
25 |
- |
|

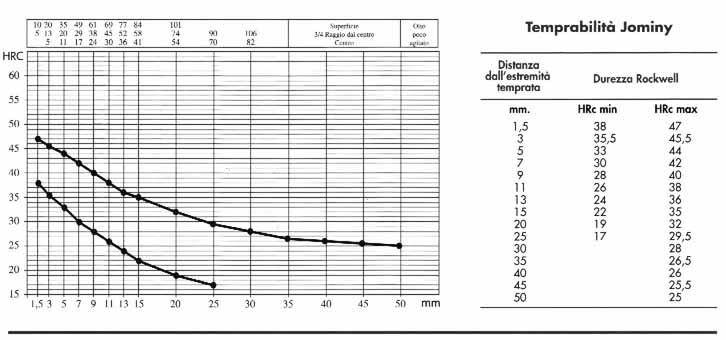

Curva Jominy
|

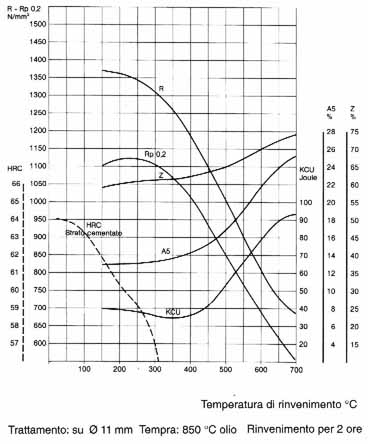

Diagramma di Rinvenimento
|

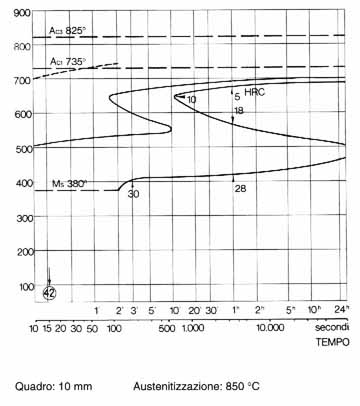

Curve TTT
|

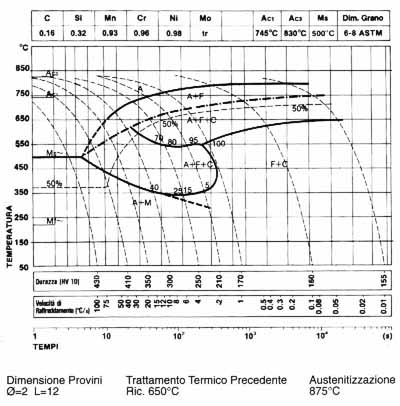

Curve CCT
|

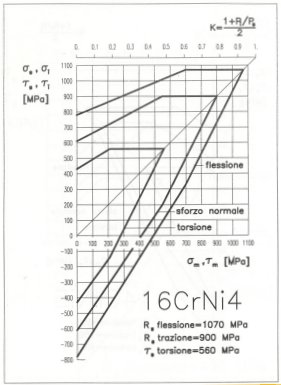

Diagramma di Goodman |
