C 40
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
C4 |
CK40 |
1.1186 |
XC42 |
(060A42) |
(1042) |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Altri |
. 37 ¸ . 44 |
. 50 ¸ . 80 |
. 15 ¸ . 40 |
- |
- |
- |
P e S < . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra |
Rinvenimento |
|
AC1 |
730 |
1100 ¸ 850 |
840 ¸ 880 |
650 ¸ 700 |
840 ¸ 880660 x 1h |
830 ¸ 850 |
550 ¸ 650 |
|
AC3 |
780 |
|||||||
acqua |
||||||||
MS |
360 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Bonificato |
16 |
490 |
700 ¸ 840 |
15 |
25 |
Ricotto lavorabile |
< 220 |
16 ¸ 40 |
420 |
640 ¸ 780 |
17 |
25 |
Ricotto isotermico |
155 ¸ 210 |
|
40 ¸ 100 |
370 |
590 ¸ 740 |
18 |
20 |
Ricotto sferoidale |
< 179 |
|
Normalizzato |
16 ¸ 100 |
325 |
570 ¸ 720 |
18 |
|||
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
50% |
olio |
acqua |
|
53 |
42 |
- |
25 |
|

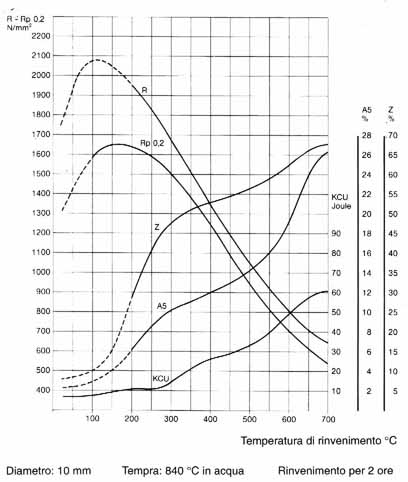

Diagramma di Rinvenimento
|

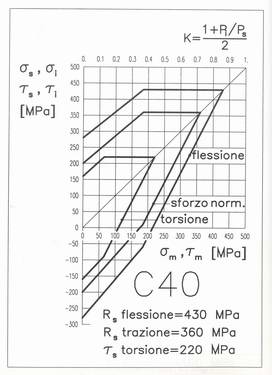

Diagramma di Goodman
|
