40 Ni Cr Mo 7
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
NMC4 |
(40Ni Cr Mo 8-4) |
(1.6562) |
- |
- |
(4340) |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 37 ¸. 44 |
. 50 ¸ . 80 |
. 15 ¸ . 40 |
. 60 ¸ . 90 |
1. 60 ¸ 1. 90 |
. 20 ¸ . 30 |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra |
Rinvenimento |
|
AC1 |
725 |
1100 ¸ 900 |
840 ¸ 880 |
650 ¸ 680 |
780 ¸ 800640 x 4h |
830 ¸ 850 |
550 ¸ 650 |
|
AC3 |
770 |
|||||||
olio |
||||||||
MS |
310 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Bonificato |
< 16 |
835 |
1030 ¸ 1230 |
11 |
30 |
Ricotto lavorabile |
< 250 |
< 40 |
785 |
980 ¸ 1180 |
11 |
30 |
Ricotto isotermico |
- |
|
< 100 |
735 |
930 ¸ 1130 |
12 |
30 |
Ricotto sferoidale |
< 230 |
|
< 160 |
665 |
850 ¸ 1030 |
13 |
30 |
|||
< 250 |
635 |
780 ¸ 980 |
13 |
30 |
|||
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90 % |
50% |
olio |
acqua |
|
55 |
44 |
150 |
- |
|

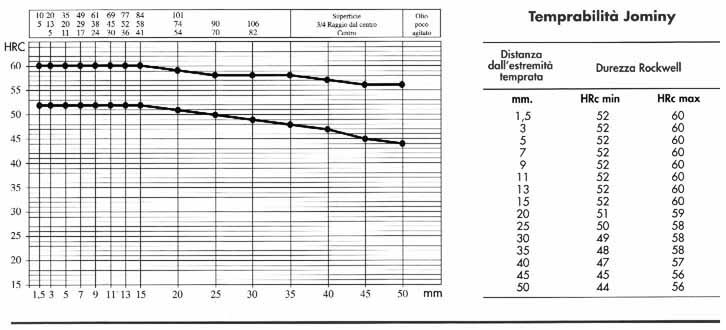

Curva Jominy |

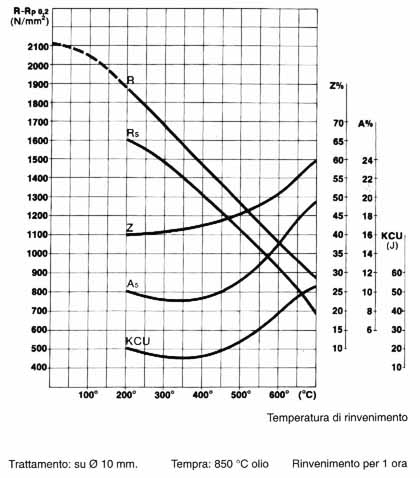

Diagramma di Rinvenimento
|

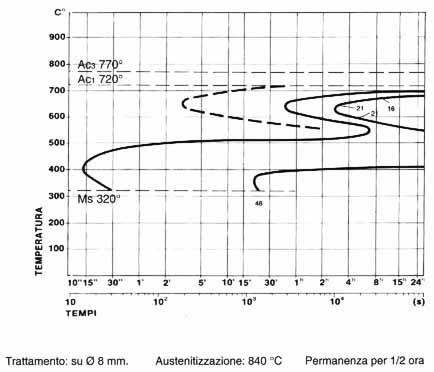

Curve TTT
|

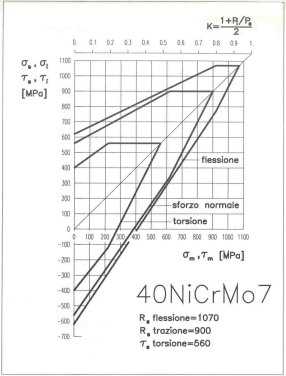

Diagramma di Goodman |
Diagramma di Wohler a flessione rotante
|
Diagramma di Wohler a torsione alterna
|
Diagramma di Wohler a trazione-compressione
|
