36 Cr Mn 5
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
YCM |
- |
- |
- |
- |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 33 ¸ . 40 |
. 80 ¸ 1. 10 |
. 15 ¸ . 40 |
1. 00 ¸ 1. 30 |
- |
- |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra |
Rinvenimento |
|
AC1 |
750 |
1100 ¸ 900 |
850 ¸ 900 |
680 ¸ 720 |
850 ¸ 900650 x 2h |
830 ¸ 870 |
550 ¸ 650 |
|
AC3 |
800 |
|||||||
olio |
||||||||
MS |
320 |
|||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Bonificato |
< 16 |
685 |
880 ¸ 1080 |
12 |
25 |
Ricotto lavorabile |
< 260 |
< 40 |
590 |
780 ¸ 930 |
13 |
25 |
Ricotto isotermico |
170 ¸ 215 |
|
< 100 |
540 |
740 ¸ 880 |
14 |
25 |
Ricotto sferoidale |
< 195 |
|
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90% |
50% |
olio |
acqua |
|
51 |
40 |
65 |
80 |
|

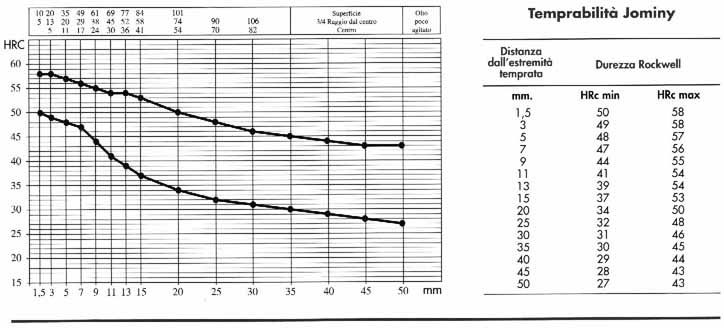

Curva Jominy
|

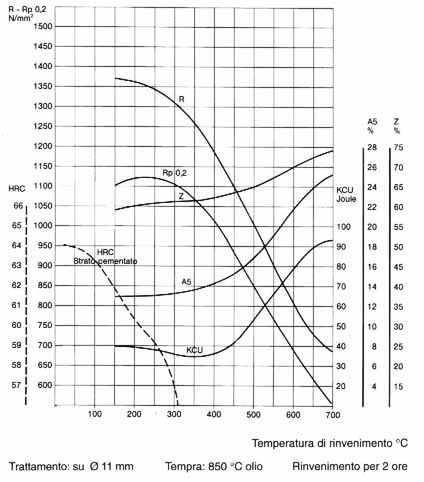

Diagramma di Rinvenimento
|

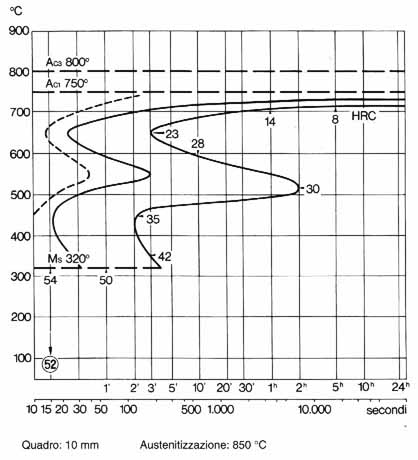

Curve TTT
|
