34 Ni Cr Mo 16
Corrispondenze |
SIAU |
DIN |
W.N. |
AFNOR |
BS |
AISI/SAE |
KNAS |
(35 Ni Cr Mo 16) |
(1.2766) |
35NCD16 |
(835M30) |
- |
Composizione |
C |
Mn |
Si |
Cr |
Ni |
Mo |
P e S |
. 31 ¸ . 38 |
. 30 ¸ . 60 |
. 15 ¸ . 40 |
1. 60 ¸ 2. 00 |
3. 70 ¸ 4. 20 |
. 25 ¸ . 45 |
< . 035 |
Temperature per la lavorazione a caldo ed il trattamento termico |
Punti Critici |
Fucinatura |
Normalizzazione |
Ricottura subcritica |
Ricottura isotermica |
Tempra |
Rinvenimento |
|
AC1 |
700 |
1100 ¸ 900 |
830 ¸ 860 |
640 ¸ 670 |
- |
830 ¸ 850 |
550 ¸ 600 |
|
AC3 |
750 |
|||||||
aria |
160 ¸ 180 |
|||||||
MS |
240 |
olio |
||||||
Caratteristiche meccaniche
Stato |
Diametro saggiomm. |
Re min.N / mm2 |
RmN / mm2 |
A min.% |
KCU min.J |
Durezze HB allo stato |
|
Bonificato |
< 16 |
1030 |
1230 ¸ 1420 |
9 |
20 |
Ricotto lavorabile |
< 275 |
< 40 |
1030 |
1230 ¸ 1420 |
9 |
20 |
|||
< 100 |
930 |
1130 ¸ 1320 |
10 |
25 |
|||
< 160 |
880 |
1080 ¸ 1270 |
10 |
25 |
|||
< 250 |
785 |
980 ¸ 1180 |
11 |
25 |
|||
Tempr. disteso |
11 |
1275 |
1720 ¸ 1960 |
7 |
15 |
||
Temprabilita' |
HRC / % Martensite |
Diametro temprabile mm. |
||
90% |
50% |
olio |
acqua |
|
- |
- |
- |
- |
|

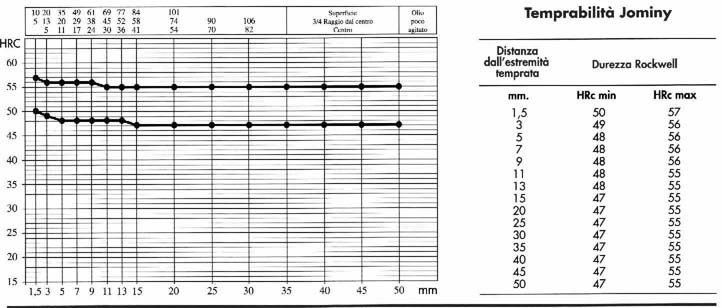

Curva Jominy
|

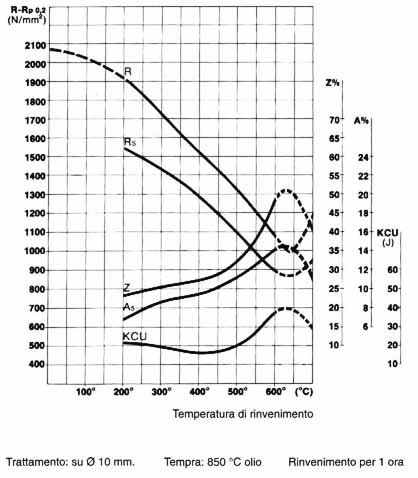

Diagramma di Rinvenimento
|
