30 Ni Cr Mo 12

Corrispondenze

SIAU

DIN

W.N.

AFNOR

BS

AISI/SAE

KNMO

-

-

(30NCD12)

(826M31)

-

Composizione

C

Mn

Si

Cr

Ni

Mo

P e S

. 28 ¸ . 35

. 50 ¸ . 80

. 15 ¸ . 40

. 60 ¸ 1. 00

2. 60 ¸ 3. 20

. 30 ¸ . 50

< . 035

Temperature per la lavorazione a caldo ed il trattamento termico

Punti Critici

Fucinatura

Normalizzazione

Ricottura subcritica

Ricottura isotermica

Tempra

Rinvenimento

AC1

720

1100 ¸ 900

840 ¸ 870

640 ¸ 670

800

620 x 24h

830 ¸ 850

550 ¸ 650

AC3

770

olio

MS

320

Stato

Diametro saggio

 mm.

Re min.

 N / mm2

Rm

 N / mm2

A min.

 %

KCU min.

J

Durezze HB allo stato

Bonificato

< 16

785

980 ¸ 1180

14

40

Ricotto lavorabile

< 260

< 40

785

980 ¸ 1180

14

40

< 100

735

930 ¸ 1130

13

37,5

< 160

685

880 ¸ 1030

14

35

< 250

685

880 ¸ 1030

14

35

Temprabilita'

HRC /    % Martensite

Diametro temprabile mm.

90 %

50%

olio

acqua

52

40

> 200

-

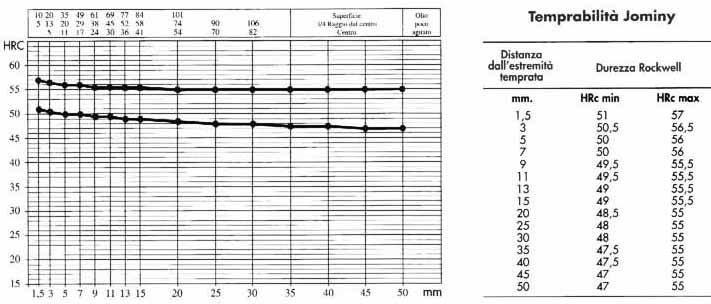

Curva Jominy

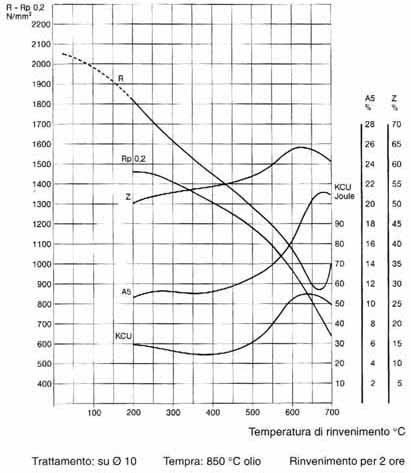

Diagramma di Rinvenimento

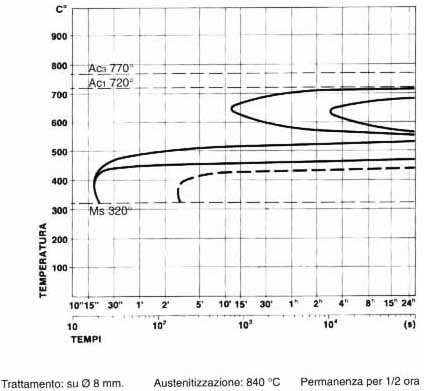

Curve TTT
